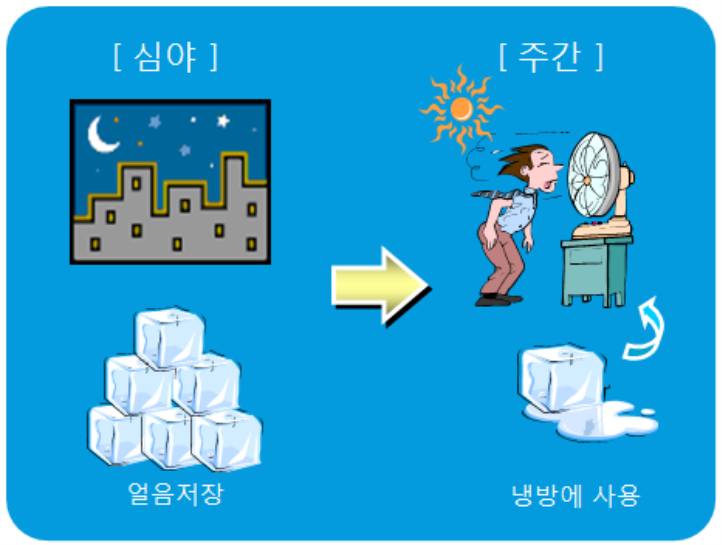

값싼 심야전력을 이용하여 심야시간(22:00~08:00)에 빙축열조에 얼음을 얼려
저장하였다가 주간냉방시간에 녹이면서 냉방에 이용하는 시스템으로 냉방비용
절감효과와 최대전력수요를 축소시킬 수 있는 친환경시스템 입니다.
일반시스템
빙축열시스템

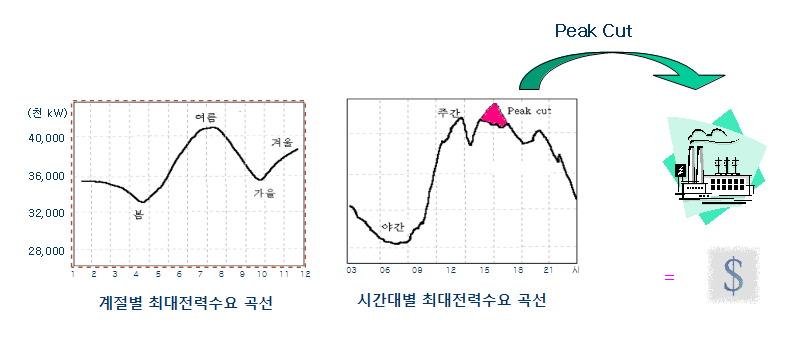

국가적측면 : 국가전력수요의 평준화에 기여
| 사용자측면 | 환경오염측면 |
|---|---|
| 값싼 심야전력을 사용하므로 운전비절감 (약 40~60%절감) | CO2발생량이 거의 없어 환경친화적임 |
| 유지보 수 및 시스템 운전이 편리 | 다가오는 탄소세 등에 대처 용이 |
01
전력요금이 저렴한 심야전력 사용으로 낮은 운전비용
02
저온의 축열조를 이용하여 냉방하므로 냉방효과 및 부하대응성 우수
03
수전설비 용량축소 및 계약전력 감소에 따른 비용절감
04
전력피크억제로 신규 발전소 건설 억제와 전력평준화에 기여
05
냉동기 고장시 및 보수시 에도 축열조 활용으로 냉방이 가능
06
빙축열시스템은 가스흡수식냉동기에 비해 Co2 발생량이 50%정도 낮으므로 지구온난화방지 및 기후협약에 따라 다가오는 탄소세(Co2)등의 대처용이
07
정부의 적극적인 지원 (무상지원금,세제혜택,융자지원)
08
Remodeling 건물에도 적용가능

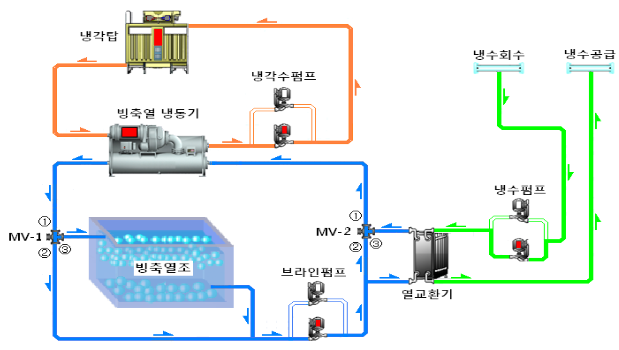

| 냉동기 | 심야시간은 저온운전(-4.5℃)하여 축열하고 주간시간에는 상온 운전하여 냉방하는 장비 |
|---|---|
| 냉각탑 | 동기의 응축열량을 외기로 제거하는 장비 |
| 축열조 | Ice-Gu을 넣어 심야시간에 저온운전하여 얼음으로 축열 하였다가 주간 냉방시간에 녹이면서 냉방에 사용하는 저장조 |
| 열교환기 | 1차측(부하측) 냉수와 2차측 브라인(열원측)을 열교환하여 냉방에 사용 |
| 펌프류 | 브라인과 냉각수를 순환시켜 열원을 전달히는 장비 |
| 자동밸브 | 유로 및 온도제어 장비 |
| 자동제어 | 빙축열 운전제어 시스템 |
심야시간에 저온으로 운전(-4.5℃)하여 축열조 내의 Ice-Gu을 얼려 저장하는 운전모드
냉동기를 저온상태로 설정하여 냉각탑, 냉각수펌프 브라 인펌프와 함께 가동함
심야시간에 얼음을 얼려 저장하는 모드
심야시간에 얼린 축열조 내의 Ice-Gu를 녹이면서 냉동기를 상온으로 동시에 가동하여 냉방하는 운전모드
냉동기, 냉각탑, 냉각수펌프, 브라인펌프, 냉수펌프 등 모든 장비를 가동함
냉방부하가 큰 여름철 주간에 주로 사용
심야시간에 얼린 축열조 내의 Ice-Gu 만을 녹이면서 냉방 하는 운전모드
브라인펌프와 냉수펌프만 가동함
냉방부하가 적은 봄, 초여름, 초가을철 주간에 주로 사용
동기 만으로 상온운전하여 냉방하는 운전모드
냉동기, 냉각탑, 냉각수펌프, 브라인펌프, 냉수펌프 등 모든 장비를 가동함
축열조 해빙지연, 보류시 및 해빙이 완료시 사용
여름철 오전 이른시간 및 오후 늦은 시간에 주로 사용

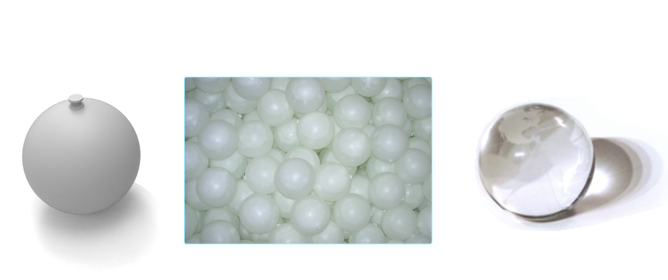

| 구분 | 단위 | VALUE | 비고 |
|---|---|---|---|
| 제조회사 | - | CKENG㈜ | |
| 형상 | - | 구형 | |
| SIZE | mm | Φ102 | |
| 외피재질 | - | HDPE | |
| 내 용 물 | - | 물+조핵제 | |
| 수 명 | 년 | 20 이상 | |
| 충 진 량 | pc/㎥ | 1,155 | |
| 총 열 량 | ㎉/㎥ | 49,956 | 16.5RT/㎥ |
※ 빙축열용 금속이온 축열재 제조방법 특허
※ 조당청 물품등록제품
정부에서는 에너지의 효율적인 이용을 위하여 일정규모 이상의 건물로 중앙집중식 냉방설비를
설치할 경우 해당 건축물에 소요되는 주간 냉방부하의 60% 이상을 축냉식 또는 가스식을
이용한 중앙집중식 냉방설비를 설치를 의무화 하고 있습니다.
관련근거 : 건축법 시행령 제78조 및 건축물설비 등에 관한 규칙 제23조 2항 규정에 의거
의무화 대상 건물 ⇒ 신축, 개축, 재건축 등.
| 연 면적 합계 | 의무화 대상 건축물 |
|---|---|
| 10,000 ㎡ 이상 | 중앙집중식 공기조화설비 또는 냉.난방설비 설치 건축물 |
| 3,000 ㎡ 이상 | 업무 시설, 판매시설, 연구소 등 |
| 2,000 ㎡ 이상 | 숙박시설, 기숙사, 유스호스텔, 병원 등 |
| 1,000 ㎡ 이상 | 일반 목욕탕, 실내 수영장 등 |
※ 무상지원금
| 감소전력 | 처음200kw | 201kw~400kw | 400kw 초과 | 한도액 |
|---|---|---|---|---|
| 무상지원금 | 48 만원/kw | 42 만원/kw | 35 만원/kw | 5억원 |
축열조 이용가능 열량(kcal)
축열조 표준 방냉시간(10h) x 3,024(kcal/kwh)
※ 상기지원금은 정부예산정책 배정에 따라 변경되며 지급되지 않을 수 있음.

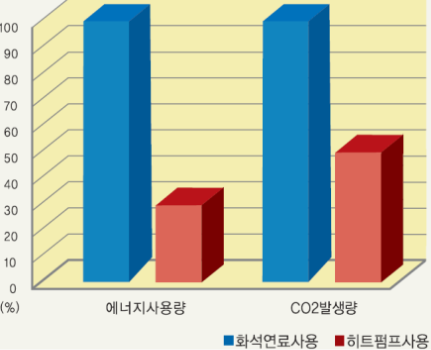

지열 및 생활 오폐수, 하천수 등의 버려지는 열에너지를 사용 가능한 고온의 열에너지로 변환하는 시스템으로 난방 및 급탕에 이용하며 화석연료를
사용하는장비(보일러)보다 최대 50%이상 에너지 절감과 환경유해 물질인 배기가스(Co₂)를 70%이상 줄일 수 있는 장점이 있는 시스템이다.
01
지열 히트펌프
02
폐열회수 히트펌프
03
공기열원 히트펌프

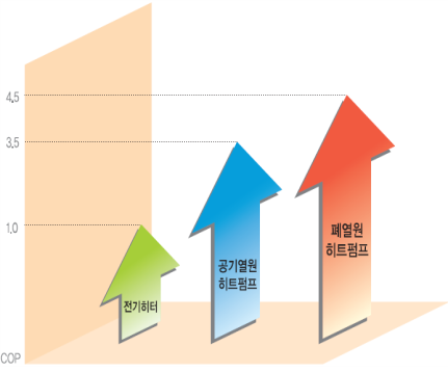

성능계수 COP ( Coefficient Of Performance ) 란 ?
: 히트펌프 또는 냉동기의 성능을 표현하는데 사용되는 성능계수
: 성능계수 ( COP ) = 공급열량 ÷ 소비동력 ( 열량으로환산 )
